Kuinka auton nopeusmittari toimii? Yksinkertaisin selitys!

Oletko koskaan miettinyt, miten auton nopeusmittari mittaa nopeutesi? Vaikka tekniikka on kehittynyt vuosikymmenten varrella, nopeusmittarin perusidea on pysynyt yksinkertaisena. Tässä artikkelissa käymme läpi kolmen sukupolven nopeusmittarit – mekaaniset, elektromekaaniset ja elektroniset – ja selitämme niiden toiminnan helposti ymmärrettävästi. Jos haluat vain yleiskuvan, tämä on juuri sinulle. Sukella mukaan ja ota selvää, miten nopeusmittarin toiminta pitää sinut ajan tasalla tiellä!

Mekaaniset nopeusmittarit: Yksinkertaista fysiikkaa

Kaikki alkaa auton vaihdelaatikosta. Mekaaninen nopeusmittari toimii seuraavasti:

• Lähtökohta on vaihdelaatikko. Vaihdelaatikon toissijaiselle akselille on kiinnitetty pieni hammaspyörä. Tämä akseli pyörii samaa tahtia auton pyörien kanssa, joten sen nopeus vastaa auton nopeutta riippumatta moottorin kierroksista.
• Joustava vaijeri. Hammaspyörä on yhteydessä toiseen pyörään, joka on kiinnitetty joustavaan vaijeriin – eräänlaiseen trossiin muovikuoren sisällä. Tämä vaijeri kuljettaa pyörimisliikkeen vaihdelaatikosta kojelaudalle nopeusmittarin taakse.
• Magneettinen taika. Vaijerin päässä on levy, jossa on pysyvä magneetti. Lähellä on alumiininen levy, joka on kiinnitetty akseliin, mutta ei suoraan magneettiin. Tällä akselilla on myös kierrejousi ja nopeusmittarin neula.
• Vihreät voimat. Kun auton pyörät ja vaihdelaatikon akseli pyörivät, vaijeri pyörittää magneettilevyä. Magneetin liike luo alumiinilevyyn pyörrevirtoja, jotka saavat senkin pyörimään. Kierrejousi kuitenkin vastustaa liikettä, joten levy ja neula asettuvat tasapainoon, joka riippuu pyörimisnopeudesta. Mitä nopeammin magneetti pyörii, sitä enemmän neula kallistuu – näin nopeusmittarin toiminta näkyy kojelaudalla.

Vaihtoehdot. Joissakin vanhoissa autoissa, kuten GAZ-24 Volgassa, käytettiin nauhanopeusmittareita, joissa neula liikkui vaakasuunnassa. Näistä kerromme lisää myöhemmin!

Elektromekaaniset nopeusmittarit: Vähemmän liikkuvia osia

Mekaanisissa nopeusmittareissa on haasteita, kuten epätarkkuus ja monien kuluvien osien aiheuttama paino. Siksi ne korvattiin elektromekaanisilla versioilla, jotka ovat tehokkaampia ja yksinkertaisempia.

• Periaate. Näissä nopeusmittareissa joustava vaijeri voi olla mukana, mutta ei aina. Magneettilevy pyörii edelleen vaihdelaatikon liikkeen tahdissa, mutta alumiinilevyn sijaan sen edessä on induktiokela.
• Sähköinen mittaus. Magneetin pyöriessä kelaan syntyy sähkövirtaa, jonka voimakkuus riippuu pyörimisnopeudesta. Nopeusmittari toimii kuin ampeerimittari, joka mittaa tämän virran ja muuntaa sen neulan liikkeeksi kojelaudalla.
• Hyödyt. Elektromekaaniset mittarit ovat tarkempia ja sisältävät vähemmän kuluvia osia, mikä tekee niistä kestävämpiä. Tämä oli askel kohti modernia nopeusmittarin toimintaa.

Elektroniset nopeusmittarit: Digitaalinen aikakausi

Nykyiset nopeusmittarit ovat täysin elektronisia ja luopuvat mekaanisista osista lähes kokonaan. Näin nopeusmittarin toiminta on siirtynyt digitaaliseen aikaan.

• Sähköiset impulssit. Sen sijaan, että pyörimisliike siirretään vaijerilla, nopeus mitataan sähköisinä impulsseina. Useimmiten vaihdelaatikon akselille on kiinnitetty magneetti, ja sen edessä on Hall-anturi, joka rekisteröi magneettikentän muutokset. Joissakin malleissa käytetään induktiosensoreita tai valosensoreita, joissa esimerkiksi valo katkeaa pyörivän levyn reiän kautta.
• Sijainti vaihtelee. Anturi voi olla vaihdelaatikossa, mutta myös esimerkiksi auton vetoakselilla (CV-nivelessä) tai maastoautoissa jakovaihteistossa.

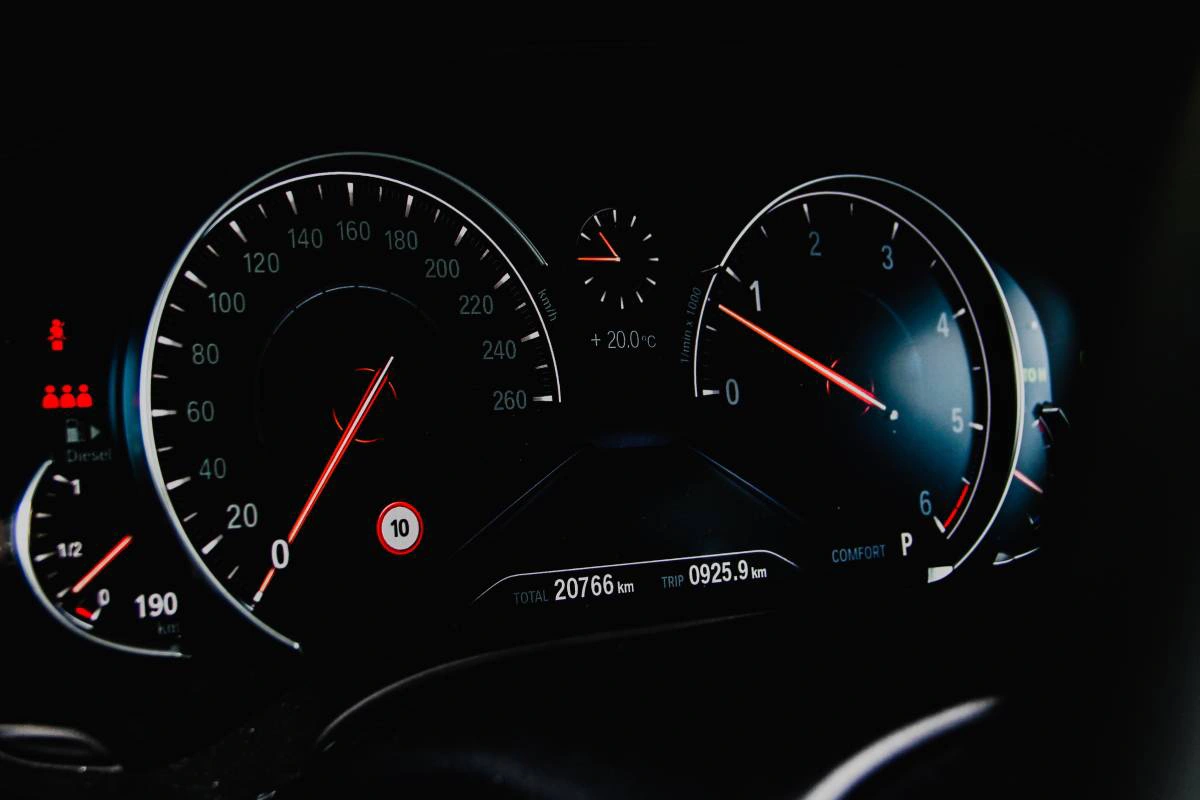

• Tieto kojelaudalle. Impulssit lähetetään johtoja pitkin elektroniselle laskurille, joka välittää tiedot auton tietokoneeseen. Tietokone muuntaa tiedot nopeudeksi ja näyttää sen joko fyysisellä neulalla tai digitaalisella näytöllä kojelaudalla.

Tulevaisuudessa fyysiset mittarit voivat hävitä kokonaan, ja nopeus näytetään pelkästään digitaalisilla näytöillä, kuten nykyaikaisissa autoissa jo nähdään.

Miksi nopeusmittarin toiminta on tärkeää?

Nopeusmittari ei ole vain koriste kojelaudalla – se auttaa kuljettajaa seuraamaan nopeutta, pysymään turvallisissa rajoissa ja noudattamaan liikennesääntöjä. Lisäksi modernit elektroniset mittarit ovat yhteydessä muihin auton järjestelmiin, kuten vakionopeudensäätimeen ja ajonvakautukseen, joten niiden tarkkuus on kriittistä.

Vinkkejä auton omistajalle

• Tarkkuus. Nopeusmittarit voivat näyttää hieman suurempaa nopeutta kuin todellisuus (yleensä 5–10 %). Tämä on tarkoituksellista turvallisuuden vuoksi.
• Huolto. Mekaaniset ja elektromekaaniset mittarit voivat kulua, joten tarkista vaijeri tai anturit, jos mittari ei toimi oikein.
• Modernit autot. Jos autossasi on digitaalinen näyttö, pidä ohjelmisto ajan tasalla, sillä se vaikuttaa nopeusmittarin toimintaan.

Ymmärrä autosi sydän!

Nopeusmittarin toiminta on kehittynyt yksinkertaisista mekaanisista laitteista digitaalisiin järjestelmiin, mutta perusidea on sama: mitata pyörien pyörimisnopeus ja muuttaa se luettavaksi tiedoksi. Olipa autossasi mekaaninen neula tai moderni näyttö, nyt tiedät, miten se toimii! Seuraavalla ajomatkalla voit katsella kojelautaasi uudella arvostuksella – nopeusmittarin toiminta on pieni, mutta nerokas osa autosi tekniikkaa. Jaa tämä tieto ystäviesi kanssa, jotka ovat uteliaita auton tekniikasta, ja opi lisää autoilun saloista – ehkä seuraavaksi tutustut siihen, miten muut kojelaudan mittarit toimivat. Aloita vaikka tarkistamalla, onko autosi nopeusmittari digitaalinen vai analoginen, ja mieti, miten sen tarkkuus vaikuttaa ajotapaasi. Näin syvennät ymmärrystäsi autostasi ja teet ajamisesta entistä turvallisempaa ja hauskempaa!
